產品參數

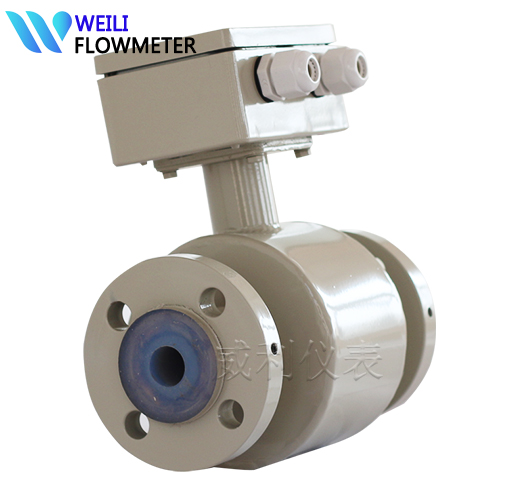

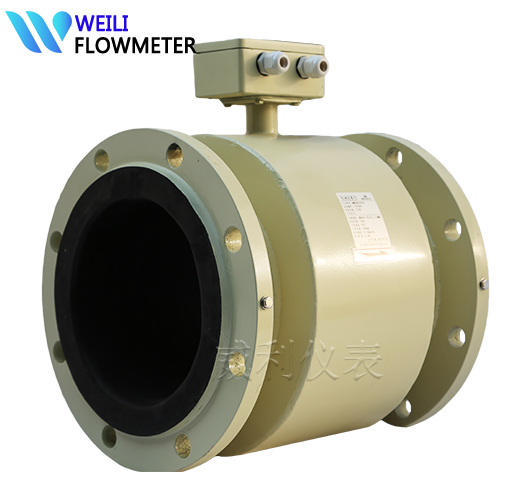

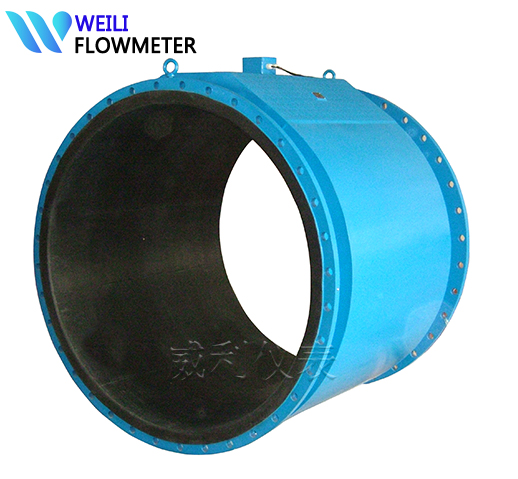

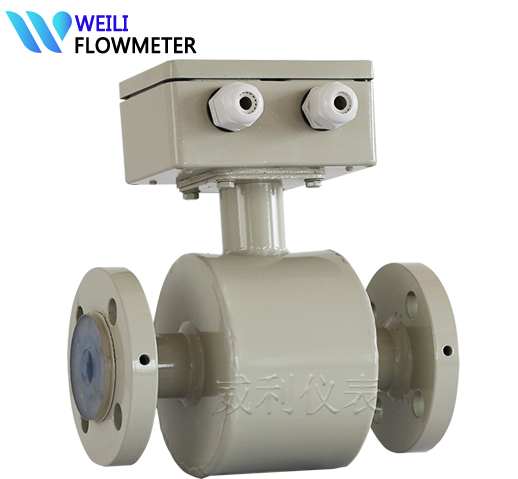

結構:
電磁流量計的結構主要由磁路系統、測量導管、電極、外殼、襯里和轉換器等部分組成。
磁路系統：其作用是產生均勻的直流或交流磁場。直流磁路用永久磁鐵來實現，其優點是結構比較簡單，受交流磁場的干擾較小，但它易使通過測量導管內的電解質液體極化，使正電極被負離子包圍，負電極被正離子包圍，即電極的極化現象，并導致兩電極之間內阻增大，因而嚴重影響儀表正常工作。當管道直徑較大時，永久磁鐵相應也很大，笨重且不經濟，所以電磁流量計一般采用交變磁場，且是50HZ工頻電源激勵產生的。
測量導管：其作用是讓被測導電性液體通過。為了使磁力線通過測量導管時磁通量被分流或短路，測量導管必須采用不導磁、低導電率、低導熱率和具有一定機械強度的材料制成，可選用不導磁的不銹鋼、玻璃鋼、高強度塑料、鋁等。
電極：其作用是引出和被測量成正比的感應電勢信號。電極一般用非導磁的不銹鋼制成，且被要求與襯里齊平，以便流體通過時不受阻礙。它的安裝位置宜在管道的垂直方向，以防止沉淀物堆積在其上面而影響測量精度。
外殼：應用鐵磁材料制成，是分配制度勵磁線圈的外罩，并隔離外磁場的干擾。
襯里：在測量導管的內側及法蘭密封面上，有一層完整的電絕緣襯里。它直接接觸被測液體，其作用是增加測量導管的耐腐蝕性，防止感應電勢被金屬測量導管管壁短路。襯里材料多為耐腐蝕、耐高溫、耐磨的聚四氟乙烯塑料、陶瓷等。
轉換器：由液體流動產生的感應電勢信號十分微弱，受各種干擾因素的影響很大，轉換器的作用就是將感應電勢信號放大并轉換成統一的標準信號并抑制主要的干擾信號。其任務是把電極檢測到的感應電勢信號Ex經放大轉換成統一的標準直流信號。
特點
1、測量不受流體密度、粘度、溫度、壓力和電導率變化的影響；
2、測量管內無阻礙流動部件，無壓損，直管段要求較低。對漿液測量有獨特的適應性；
3、合理選擇傳感器襯里和電極材料，即具有良好的耐腐蝕和耐磨損性；
4、轉換器采用新穎勵磁方式，功耗低、零點穩定、精確度高。流量范圍度可達150：1；
5、轉換器可與傳感器組成一體型或分離型；
6、轉換器采用16位高性能微處理器，2x16LCD顯示，參數設定方便，編程可靠；
7、流量計為雙向測量系統，內裝三個積算器：正向總量、反向總量及差值總量；可顯示正、反流量，并具有多種輸出：電流、脈沖、數字通訊、HART；
8、轉換器采用表面安裝技術(SMT)，具有自檢和自診斷功能；
9、測量精度不受流體密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號與平均流速呈線性關系，因此測量精度高。
10、測量管道內無阻流件，因此沒有附加的壓力損失；測量管道內無可動部件，因此傳感器壽命極長。
11、由于感應電壓信號是在整個充滿磁場的空間中形成的，是管道載面上的平均值，因此傳感器所需的直管段較短，長度為5倍的管道直徑。
12、雙向測量系統，可測正向流量、反向流量。采用特殊的生產工藝和優質材料，確保產品的性能在長時候內保持穩定。
儀表參數:
| 公稱通徑： | DN10～DN3000 |
| 公稱壓力： | 0.6MPa（DN1200～DN2000) 1.0MPa（DN700～DN1000） 1.6MPa（DN200～DN600） 4.0MPa（DN10～DN150） |
| 介質導電率： | ≥5μs/cm |
| 測量范圍： | 1500:1 流速設定 < 15m/s |
| 電極材料： | 含鉬不銹鋼、哈氏合金B(yǎng)、哈氏合金C、鈦、鉭、鉑/銥合金、不銹鋼涂覆碳化鎢 |
| 襯里材料： | 聚氯丁橡膠、聚四氟乙烯（PTFE）、F46、PFA、聚氨脂橡膠 |
| 介質溫度： | 分體型： 氯丁橡膠襯里、聚氨酯襯里：-10℃～+80℃ PTFE襯里、PFA襯里、F46襯里：-10℃～+160℃ 一體型： -10℃～+80℃ |
| 環境溫度： | 分離型：-25℃～60℃ 一體型：-10℃～60℃ |
| 精確度： | 示值的±0.5％,可選示值的±0.3％或±0.2％ |
| 外殼防護： | IP65、IP68可選 （IP65：塵密、防噴水；IP68：塵密、可連續浸水。） |
| 防爆標志： | ExmbⅡT4 |
| 連接方式： | 法蘭 |
襯里材料:
| 襯里材料 | 主要性能 | 適用范圍 |
聚四氟乙烯 (PTFE) | 1.塑料中化學性能最穩定的一種材料,能耐沸騰的鹽酸、硫酸和王水，也能耐濃堿和各種有機溶劑，不耐三氟化鋁、高硫素液氟、液氧、臭氧的腐蝕。 2.耐磨性能差。 | 濃酸、堿強腐蝕介質 |
| PFA | 1.塑料中化學性能最穩定的一種材料,能耐沸騰的鹽酸、硫酸和王水，也能耐濃堿和各種有機溶劑，不耐三氟化鋁、高硫素液氟、液氧、臭氧的腐蝕。 2.抗負壓能力強。 | 能用于負壓狀態 |
| F46 | 1.塑料中化學性能最穩定的一種材料,能耐沸騰的鹽酸、硫酸和王水，也能耐濃堿和各種有機溶劑，不耐三氟化鋁、高硫素液氟、液氧、臭氧的腐蝕。 2.能耐低磨損。 3.抗負壓能力強。 | 濃酸、堿強腐蝕介質 能用于低磨損性介質 |
| 氯丁橡膠 | 1.有極好的彈性，高度的扯斷力，耐磨性能好。 2.耐一般低濃度酸、堿、鹽介質的腐蝕，不耐氧化性介質的腐蝕。 | 水、污水、弱磨損性的泥漿、弱磨損性的礦漿 |
| 聚氨酯 | 1.有幾號的耐磨性（相當于天然橡膠的10倍）。 2.耐酸、堿性能比較差。 3.不能用于混有有機溶劑的水。 | 中性強磨損的礦漿、媒漿、泥漿等 |
電極材料耐腐蝕性:
| 電極材料 | 耐 腐 蝕 性 能 |
| SUS316 | 用于工業用水、生活用水、污水、具有弱腐蝕性的介質，廣泛用于石油、化工、尿素、維尼綸等工業。 |
| 不銹鋼涂覆碳化鎢 | 用于無腐蝕性，強磨損性介質。 |
| 哈氏合金B(yǎng)（HB） | 對沸點以下一切濃度的鹽酸有良好的耐蝕性，也耐硫酸、磷酸、氫氯酸、有機酸等非氧化性酸、堿、非氧化鹽液的腐蝕。 |
| 哈氏合金C（HC） | 能耐氧化性酸，如硝酸，混酸或者絡酸的混合介質的耐蝕，也耐氧化性鹽類如Fe++、Cu++或含其他氧化劑的腐蝕。如高于常溫的次氯酸鹽溶液、海水的腐蝕。 |
| 鈦（Ti） | 能耐海水、各種氯化物和次氯鹽酸、氧化性酸（包括發煙硝酸）、有機酸、堿類等腐蝕，不耐較純的還原性酸（如硫酸、鹽酸）的腐蝕。但如果算中還有氧化劑（如硝酸、Fe++、Cu++）時，則腐蝕大為降低。 |
| 鉭（Ta） | 具有優良的耐腐蝕性，和玻璃很想死，除了氫氯酸、發煙硝酸、堿外，幾乎能耐一切化學介質（包括鹽酸、硫酸、王水）的腐蝕。 |
| 鉑-銥合金 | 幾乎適用于所有化學物質，但不適合用于王水和銨鹽。 |
安裝方法:
電磁流量計簡單說是由流量傳感器變送器組成的。電磁流量計的安裝要求是一定要安裝在管路的最低點或者管路的垂直段，但是一定是在滿管的情況下，對直管段要求是前5D后3D，這樣才能保證電磁流量計的使用和對精度的要求。
電磁流量計的測量原理不依賴流量的特性，如果管路內有一定的湍流與漩渦產生在非測量區內（如：彎頭、切向限流或上游有半開的截止閥）則與測量無關。如果在測量區內有穩態的渦流則會影響測量的穩定性和測量的精度，這時則應采取一些措施以穩定流速分布：
1. 增加前后直管段的長度
2. 采用一個流量穩定器
3. 減少測量點的截面。
1．對外部環境的要求
1．1．流量計應避免安裝在溫度變化很大或受到設備高溫輻射的場所，若必須安裝時，須有隔熱、通風的措施。
1．2．流量計最好安裝在室內，若必須安裝于室外，應避免雨水淋澆，積水受淹及太陽暴曬，須有防潮和防曬措施。
1．3．流量計應避免安裝在含有腐蝕性氣體的環境中，必須安裝時，須有通風措施。
1．4．為了安裝、維護、保養方便，在流量計周圍需有充裕的安裝空間。
1．5．流量計安裝場所應避免有磁場及強振動源，如管道振動大，在流量計兩邊應有固定管道的支座。
1. 2. 管道式電磁流量計
2．1．對直段的要求
為了改善渦流與流場畸變的影響，流量計安裝的前、后直管段長度有一定要求，否則會影響測量精度（也可安裝整流器，盡量避免在靠近調節閥和半開閥門之后安裝）。
2．2．對工藝管的要求
流量計對安裝點的上、下游工藝管有一定的要求，否則影響測量精度。
a．上、下游工藝管的內徑與傳感器的內徑相同，并應滿足：0.98DN≤D≤1.05DN（式中DN：傳感器內徑，D：工藝管內徑）
b．工藝管與傳感器必須同心，同軸偏差應不大于0.05DN
2．3．旁通管的要求
為了方便檢修流量計，最好為流量計安裝旁通管，另外，對重污染流體及流量計需清而流體不能停止的，必須安裝旁通管。
a．方便流量計的檢修
b．對重污染流體必須安裝
c．流體不能停止而流量計需清洗
3．插入式電磁流量計安裝要求
3．1．對直管段的要求
入口/出口直管段：入口應≥10×DN；出口應≥5×DN
3．2．對接地點要求
為了使儀表可靠的工作，提高測量精度，不受外界寄生電勢的干擾/傳感器應有良好的接地，接地電阻小于10.（若金屬管道接地良好時，無須專設接地裝置）3．3 對安裝位置要求如圖所示
插入電磁流量計根據現場管路情況不一，不加裝球閥的流量計，應在不帶壓倒管路上安裝（即不帶壓安裝可選擇不加裝球閥的流量計），在管道上開孔直徑50，準備把連接焊管焊接在管道的開孔上；對于要求不斷流裝卸或不允許介質溢出的場合，須加裝球閥，即選擇帶球閥結構的插入式電磁流量計；在管道上開孔直徑50，準備把連接焊管焊接在管道的開孔上。
插入式電磁流量計選型
測量范圍 : 推薦使用范圍： 0.5m/s～10m/s連續可調 。最大使用范圍：0.2m/s～15m/s連續可調
信號輸出：1、開關量可設為： 脈沖輸出（最高1000HZ）；高 /低流量報警；空管報警；流量方向示意；
故障報警；2、電流輸出：4-20mA輸出
組態方式：1、通過三個手動鍵現場組態。 2、通過遙控器現場組態。 3、通過手操器進行現場組態。
記憶：EEPROM不會消失之記憶體，無需電池保存。
說明:
電磁流量計廣泛應用于污水，氟化工，生產用水，自來水行業以及醫藥，鋼鐵等等諸多方面。由于原理決定了它只能測導電液體。雖說它在可靠性和穩定性方面都比其它種類的流量計要好許多，但客戶在實際使用過程中，還是會發生一些問題，下面我就電磁流量計在選型和安裝上詳細說一下：
一，和其它流量計一樣，雖然電磁流量計它的測量范圍比是30：1，比渦街流量計和差壓式流量計都要高，但也是有限制的，許多客戶定表時，常常把它和水表相比較，以為可以測量很低的流速，一般情況下，它只能測0.1m/s.低于此流速電磁流量計就很難正確測量。所以定貨初期對流量范圍比要搞清楚。定貨時不能按原先管道口徑來定貨，最好按你實際流量來定儀表口徑。
二，和其它流量計一樣，電磁流量計對安裝前后直管道也有要求，只不過比其它類流量計要求更低，但最關健一點要滿足：就是滿管，再滿管。不滿管的情況下容易引起流量計亂跳：
三，和其它流量計一樣，電磁流量計也有防護等級，一般一體式的防護等級為IP65，分體式的為IP68(針對傳感器而言)，如果客戶對儀表安裝環境有要求，安裝地點在地下陰井或其它一些潮濕的地方，建議客戶選用分體式的。以免選錯對儀表造成損害。
四，電磁流量計可以測腐蝕性液體，但定貨初期客戶要正確提供其它測量介質屬性，以免選型時對電極選型上的錯誤，導致傳感器在后期使用過程中報廢，給客戶帶來不便和經濟上的損失。
五，電磁流量計雖說可靠性比較好，一般情況下不會損壞，但由于其原理決定，傳感器電極表面一直和液體接觸，時間久了，電極表面比較容易受污染。所以電磁流量計一般情況下，客戶有條件拆的情況下，建議一年到一年半之間拆出來清洗一次電極以保證流量計整機的測量精度。任何儀器儀表都是需要“保養”的，電磁流量計也不例外。
六，在主管線是垂直管線時，一般情況下，要求水流是自下而上，盡量不要自上而下。后者容易引起流量波動比較大。安裝除了滿管以外，這點也是很重要的，其次就是前后直管道的距離了。
選擇便于維修，活動方便的地方。流量計應安裝在水泵后端，決不能在抽吸側安裝；閥門應安裝在流量下游側。
